Simultan - in einem Schuss

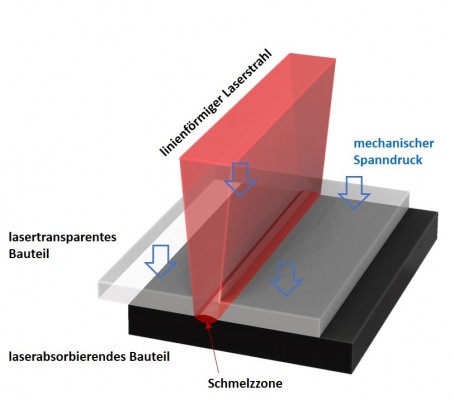

Der Laserstrahl wird durch eine spezielle Optik so geformt, dass er der Geometrie der Schweisskontur entspricht. Er muss dann nur noch ein- und ausgeschaltet werden. Die Schweissung erfolgt in einem einzigen Schuss von Laserenergie, ohne dass der Laser die Schweissnaht abfahren muss.  Dadurch sind sehr kurze Zykluszeiten möglich.

Das Simultanschweissen ist immer auf eine bestimmte Kontur beschränkt. Für eine neue Kontur muss die Optik oder einzelne optische Elemente ausgetauscht werden.

Typischerweise wird der simultane Prozess bei sehr grossen Stückzahlen eingesetzt.

Wie beim quasi-simultan Schweissen wird die ganze Schweissnaht gleichzeitig angeschmolzen. Auch hier sind Setzwegmessungen zur Qualitätsanalyse oder Prozesssteuerung möglich.

Die einfachsten Geometrien fürs Simultanschweissen sind Linien und rechteckige Flächen. Mit spezifischen Optiken lassen sich aber auch komplexere Geometrien erzeugen, wie zum Beispiel

• ringförmig
• radial an Umfang
• beliebige Konturen mit DOE (Diffractive Optical Element)

Eine weitere Möglichkeit wäre, mit einem optischen Faserbündel mit gleich viel Leistung aus jeder Einzelfaser die Schweisskontur nachzustellen. Diese werkzeugtechnisch sehr aufwändige Variante wurde von der Firma Branson patentrechtlich geschützt und wird daher von ProByLas AG nicht angeboten.
