Aufnahme Bauteil

Die Bauteilaufnahme stellt einerseits sicher, dass sich das Bauteil immer an der selben Position befindet. Anderseits unterstützt sie das untere Bauteil unterhalb der Schweissnaht, so dass die Andruckkraft vom oberen Bauteil primär in der Schweissnaht wirkt und nicht in anderen Bereichen verloren geht.

Clamp Cavity DE

Die Bauteilaufnahme ist meist aus Aluminium angefertigt. Für Prototypen wird auch 3D-Druck aus Kunststoff eingesetzt.

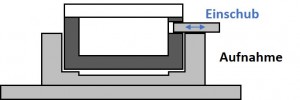

Die Bauteilaufnahme kann auch zusätzliche Einschübe haben um die Schweissnaht lokal besser zu unterstützen. Beispielsweise kann bei einem Durchgang in der Seitenwand, der Andruck verloren gehen, wenn nicht eine zusätzliche Abstützung eingeschoben wird. Der Einschub kann manuell, mit Federn oder pneumatisch betätigt werden.

Clamp CavityInsert DE

In der Aufnahme können Sensoren untergebracht werden um zu detektieren, dass ein Bauteil eingelegt wurde und ob die Position korrekt ist.
