Turnkey S - vielseitig & kompakt

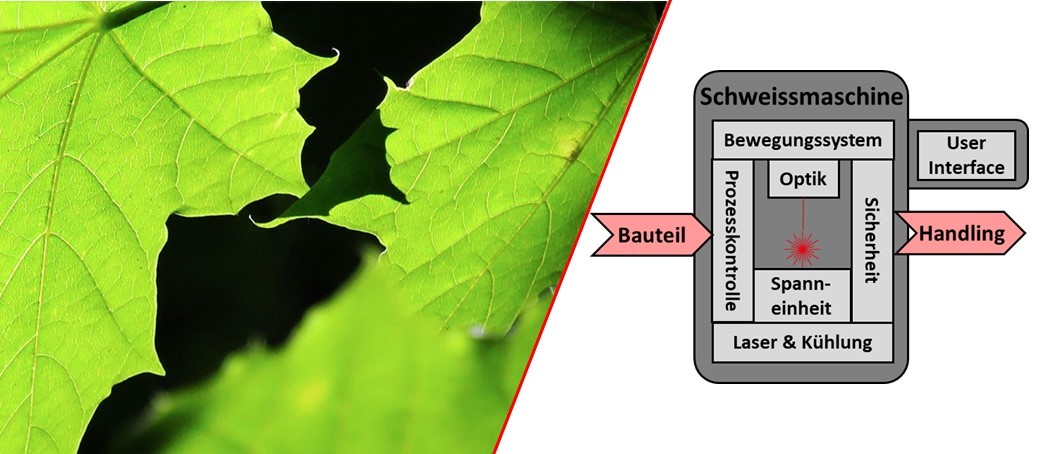

Die Turnkey S ist die kleine schlüsselfertige Maschine, die auf einem normalen Arbeittisch Platz findet. Trotz der kompakten Bauweise ist sie modular aufgebaut und kann für alle Schweissprozesse mit den unterschiedlichen Modula Komponenten ausgerüstet werden.

Fürs Schweissen wird die kleine Hubtüre geöffnet. Für Einrichten und Wartung kann die vordere Maschinenabdeckung geöffnet werden, so dass alle Komponenten gut zugänglich sind. Die Schublade für die Bauteile und die Hubtüre können wahlweise manuell, pneumatisch oder elektrisch betrieben werden. Bei der Spanneinheit kann zwischen pneumatisch und elektrisch ausgewählt werden. Der Rundtakttisch ist in manueller sowie elektrischer Ausführung verfügbar.

Steuerung, Laser und Luftkühlung sind im Schaltschrank auf der Rückseite untergebracht, so dass keine separate Lasereinheit notwendig ist. Der Schweissprozess kann auf dem Touch-Screen eingestellt und beobachtet werden. Es ist aber auch möglich einen grösseren Bildschirm über den HDMI-Stecker an der Rückseite anzuschliessen sowie Tastatur und Maus bei den USB-Anschlüssen neben dem Touch-Screen.

Die USB-Anschlüsse können auch benutzt werden um Schweissprogramme und Prozessdaten zu laden respektive abzuspeichern. Auf der Rückseite ist ein Ethernet-Anschluss, so dass die Turnkey S in ein lokales Netzwerk integriert werden kann oder für Fernwartung eine sichere Verbindung über Internet.

Technische Daten

Grösse Schweisskontur Achsen 150 x 100 mm, Scanner 100 x 100 mm
Laserleistung 40 - 200 W
Wellenlänge Laser ca. 980 nm
Laserklasse 1 (roter Pilotlaser 2)
Spannkraft 2'300 N - pneumatisch oder elektrisch
Schublade manuell, pneumatisch oder elektrisch
Durchmesser Rundtisch 300 mm
Hubtüre 300 x 140 mm - manuell, pneumatisch oder elektrisch
Kühlung Luft (IP20 optional mit Filtermatte)
Umgebungstemperatur 35/40 °C abhängig von Laserleistung
Spannungsversorgung 100-240 V, 50/60 Hz, <10 A
Druckluftversorgung 6-8 bar, ölfrei
Dimensionen 520 x 700 x 565 mm (mit Lampenturm 780 mm)
Gewicht 60-75 kg

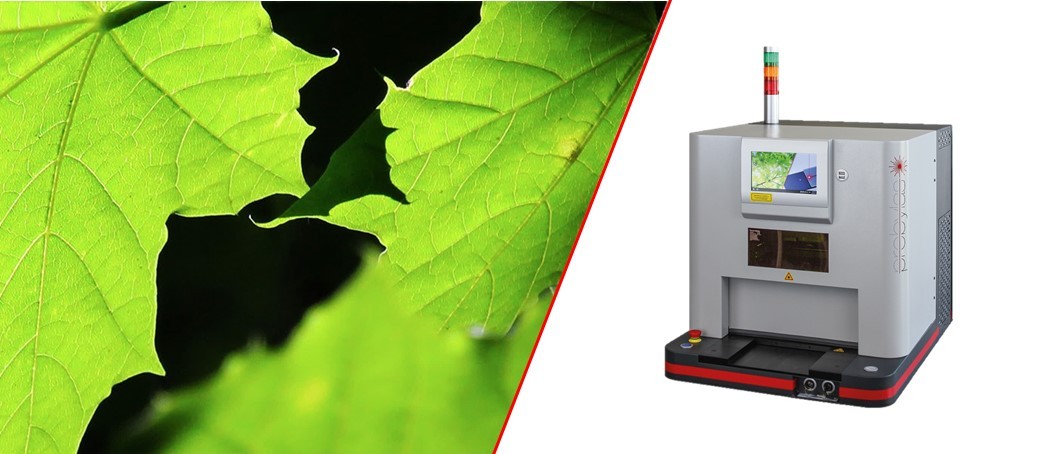

TurnkeySclosed drawer axis reduced
Turnkey S mit Schublade für Bauteile.

 TurnkeySopen drawer axis reduced
Turnkey S mit Schublade für Bauteile, xy-Achssystem, pneumatische Spanneinheit und Spot-Optik inklusive Messung Laserleistung und Pyrometer.

TurnkeySclosed rotary scan reduced
Turnkey S mit Rundtakttisch für Bauteile.

TurnkeySopen rotary scan reducedTurnkey S mit Rundtakttisch für Bauteile, Scanner-Optik und pneumatischer Spanneinheit.
