Linie - für flächige Schweissungen und Maske

Mit einem zusätzlichen Mikrolinsenarray lässt sich aus eine Spot ein linienförmiger Laserstrahl erzeugen. Je nach Linsenkombination sind Linienlängen von 12-60 mm möglich.

Die Linienoptik eignet sich in Kombination mit einer Translationsachse zum flächigen Verschweissen von Bauteilen.
Die Linienoptik kann auch für einen simultanen Prozess eingesetzt werden, wenn eine einzelne Linie geschweisst werden muss.

Meist wird die Linienoptik aber fürs Maskenschweissen eingesetzt. Eine Maske mit den gewünschten Schweisskonturen befindet sich oberhalb der Bauteile und schattet die Laserlinie in Bereichen ab, die nicht geschweisst werden sollen. Komplexe Strukturen lassen sich so in kurzer Zeit schweissen durch eine einzelne Überfahrt der Linienoptik.

Kollimierte Linie fürs Maskenschweissen

Bei der normalen Laserlinie läuft der Strahl mit dem Arbeitsabstand weiter auseinander. Der Schattenwurf von der Maske aufs Bauteil vergrössert sich damit entlang der Laserlinie, was bei dickeren oberen Bauteilen eine Rolle spielen kann. Bei grösseren Abständen von Maske zu Schweissnaht muss deshalb dieser Verzug in der Maske vorkompensiert werden.

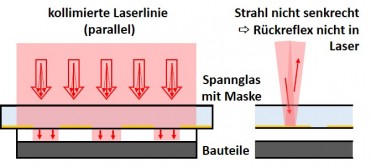

Die bessere Lösung ist jedoch die kollimierte Laserlinie. Die auseinanderlaufende Laserlinie wird durch eine zusätzlich Linse oberhalb der Maske wieder parallelisiert (=kollimiert). Damit läuft der Schattenwurf der Maske nicht mehr auseinander und die Maskenstruktur muss nicht korrigiert werden.
Zusätzlich fällt bei der kollimierten Linienoptik der Laserstrahl nicht senkrecht auf die Maske ein, sondern in einem kleinen Winkel, so dass der Rückreflex der Maske nicht in den Laser zurückgelangen und diesen beschädigen kann.

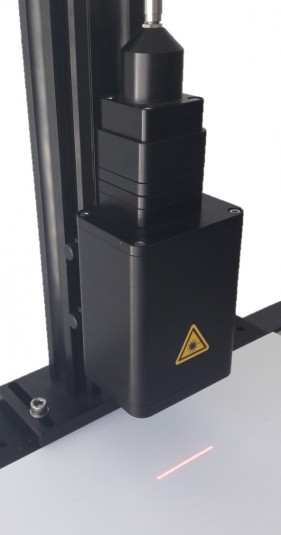

Die kollimierte Linienoptik von ProByLas AG hat eine Länge 40 mm und eine Breite von rund 1 mm.
Die restliche verbleibende Strahldivergenz über die Linienlänge ist <3°.
Die Einfallsrichtung des Laserstrahls ist um rund 2° geneigt um einen Rückreflex in den Laserquelle zu verhindern.

Andere Linienlängen sind auf Anfrage kundenspezifisch möglich.
